rv1126显示屏调试记录

供应商提供的显示屏调试的常见问题及处理。

硬件问题：

1. 背光不亮，供电问题；

2. RESET用1.8V时，复位的低电平还是没有拉到0V；--影响上电时序。

3. VCI要到2.8V以上；

软件问题：

1. 像素时钟调到9M;

2. 上电时序；

中间使用的硬件设备，协议逻辑分析仪。

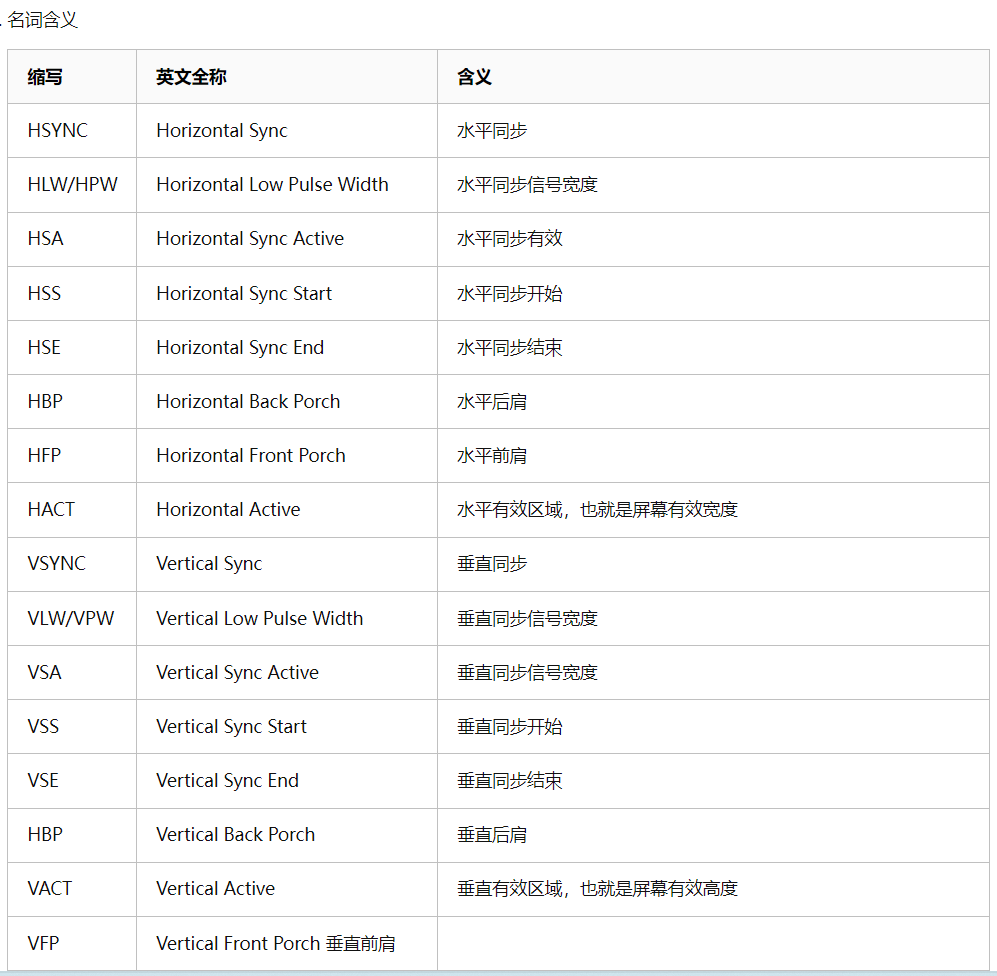

提前熟悉概念，参考瑞芯微的显示调试文档。熟悉显示屏调试过程中的一些概念：

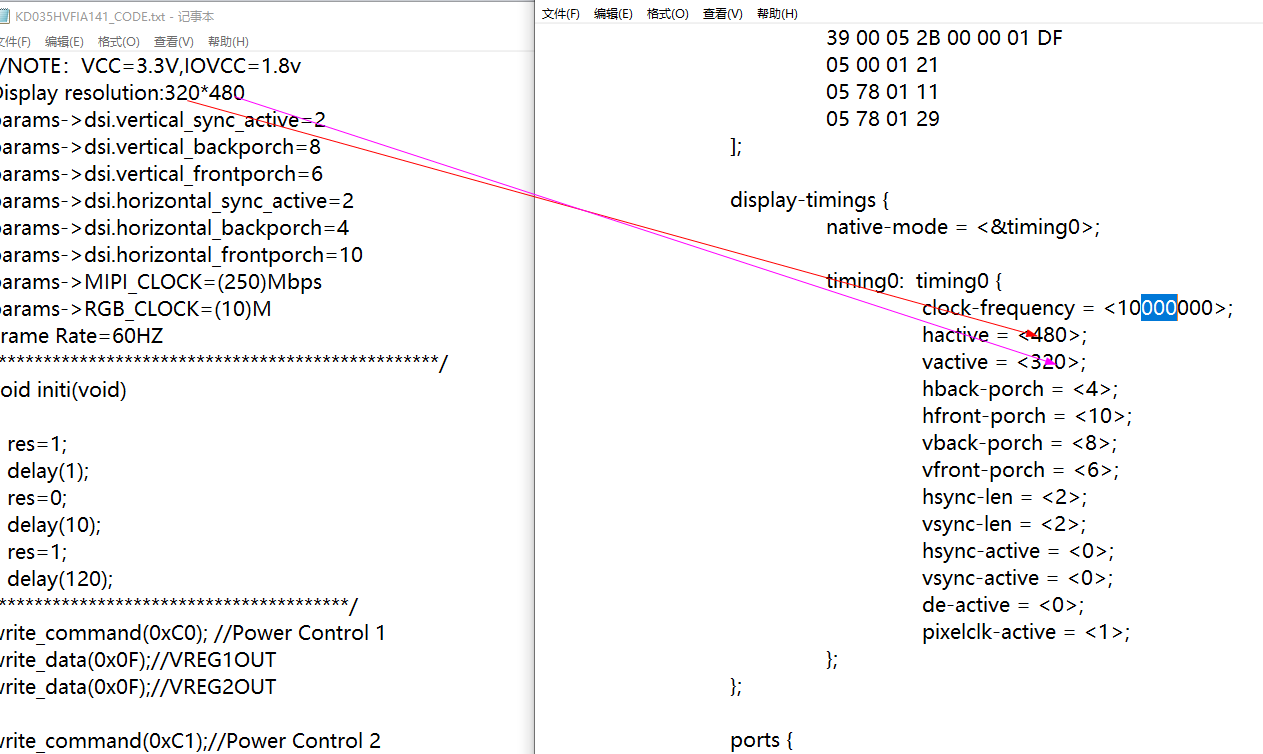

找厂家协调这些参数，以及上电时序。

上电时序需要发送指令，了解基本的指令发送协议格式，参考瑞芯微的DSI调试文档。

		panel-init-sequence = [
			39 00 03 C0 0F 0F
			39 00 02 C1 41
			39 00 04 C5 00 53 80
			39 00 02 36 48
			39 00 02 3A 70
			39 00 02 B1 A0
			39 00 02 B4 02
			39 00 02 E9 00
			39 00 05 F7 A9 51 2C 82
			39 00 10 E0 00 08 0C 02 0E 04 30 45 47 04 0C 0A 2E 34 0F
			39 00 10 E1 00 11 0D 01 0F 05 39 36 51 06 0F 0D 33 37 0F
			39 00 05 2A 00 00 01 3F
			39 00 05 2B 00 00 01 DF
			05 00 01 21
			05 78 01 11
			05 00 01 29
			05 00 01 2C
		];

彩条旗命令：

modetest -s 56@53:320x380@RG24
