使用Janus作为对讲服务器的后台框架和业务流程

对讲后台业务架构图如下图:

呱牛笔记


图1、对讲后台业务架构图



通过NGINX负载Janus http服务器的API接口,通过该API接口可以获取可用Janus服务器的IP和端口;客户端拿到可用对讲服务器的IP和端口后,通过WebSocket连接到该服务器,并保持长连接,客户端进入会议室时,则复用这条长连接;如果进入其他会议室,则需要重新获取可用的Janus服务器IP和端口,并重复上述过程;多个对讲服务器之间通过RabbitMQ共享数据,三个服务器之间对等对外提供服务。



客户端进入会议室对讲主要流程:

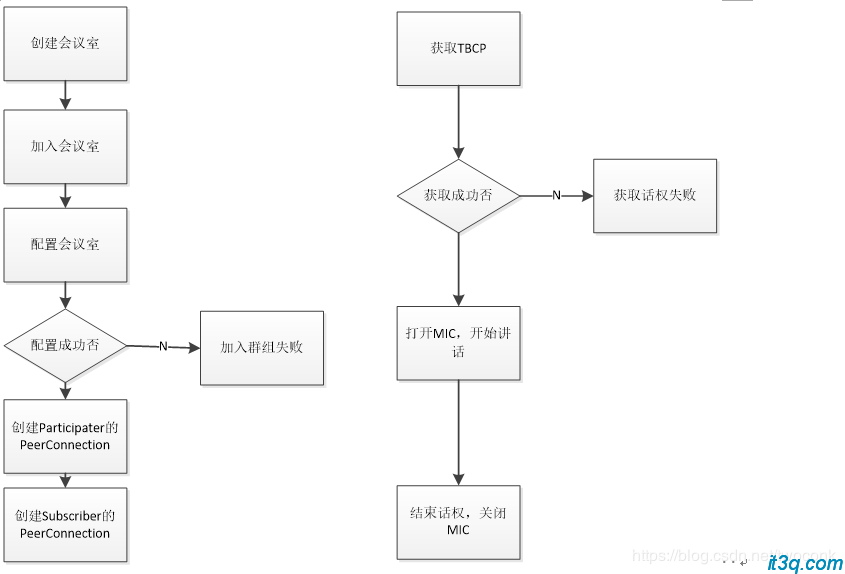

客户端加入会议室后,使用两个peerconnection分别用来做publisher角色和subscriber角色类型通信,publisher主要用来讲话的通道,subscriber则主要用来听对讲的通道;每次讲话前都需要申请TBCP讲话权限,获取成功,则开启录音,并发送数据,否则不开启录音;如果其他人在讲话,则打开播放器,开始播放声音,主要业务流程如下图:

呱牛笔记

图2、对讲客户端主要业务

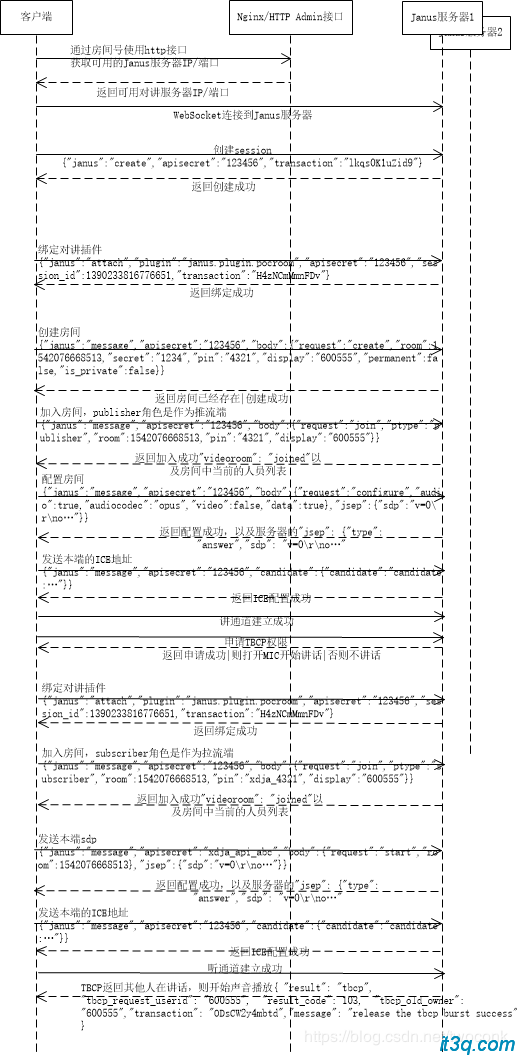

详细的客户端加入流程如下图3所示:


 呱牛笔记

图3、对讲加入群组主要业务流程


退出会议室时,一定要保证两个Peerconnection的连接都能同服务器断开;


断网重连流程:如果碰到断网重连时,需要重新获取该房间的janus服务器的IP和端口,并在重连WebSocket成功后,重走图3的流程,完成重新自动进入对讲房间的工作。



体验Web和Android客户端: https://poc.it3q.com


本文为呱牛笔记原创文章,转载无需和我联系,但请注明来自呱牛笔记 ,it3q.com
